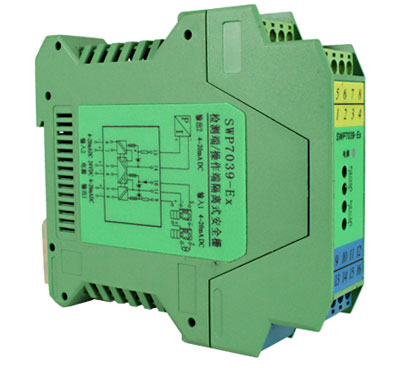

- 產品名稱：HDP-20隔離放心柵
- 添加時間：2013-07-18 14:36:45
- 推薦度：
將來自危險區的熱電偶信號，經隔離變送輸出單路或相互隔離的雙路電流信號到放心區，也可通過配置的通訊接口在放心區進行串行通訊聯網。它是智能化的放心柵產品，用戶可通過專用編程器對本產品進行輸入信號類型及輸出量程的設置。
防爆標志
Ex(ia)ⅡC
輸入/輸出精度
±0.2%×F·S
危險區允許輸入信號
熱電偶：K、E、S、B、J、T、R、N
信號類型和量程在訂貨時確定，也可自行編程。
向放心區輸出信號
直流：0-10mA、4-20mA、0-5V，1-5V，0-10V 信號類型和量程在訂貨時確定，也可自行編程。
通訊（僅在放心區）
RS232或RS485接口，參見本手冊《通訊技術》。當選用通訊功能時無D二輸出功能。
電源
直流24V
功耗
1.2W～1.8W(與型號有關，詳見產品手冊附錄中關于輸入功率的計算方法)
外形尺寸
寬×高×深：(22.5×100×115)mm
中國儀器儀表防爆放心監督檢驗站認證參數
（9、10端子間）
Uo=8.7V,lo=27mA,Co=3.0μF,Lo=20mH
適用范圍
熱電偶K、E、S、B、J、T、R、N
安裝
請參見產品手冊的《放心柵通用技術指標》。
校準
本產品采用智能化數字化設計，可長期保證準確度在本手冊規定范圍之內。如需校準請選配專用編程器進行操作。具體操作及校準方法請參見本手冊《編程與校準技術》。
